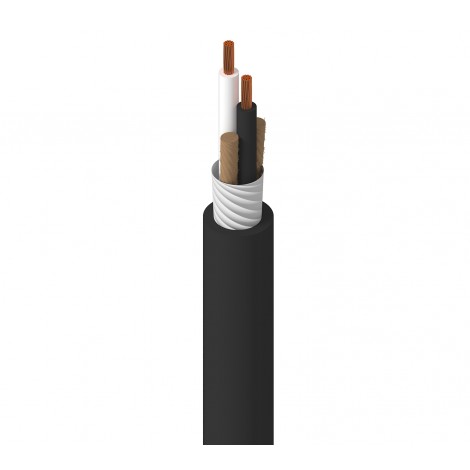

BELDEN CABLE 8452 벨덴케이블 300M 218 EPDM CS SBR TYPE SV > 벨덴케이블 제어
공장 자동화, 빌딩 제어반, 정밀 아날로그 센서 통신 및 음향/오디오 시스템 배선의 글로벌 표준 선재입니다.
22 AWG 연선 도체와 Beldfoil® 알루미늄 호일 차폐 구조가 결합되어 가혹한 전자기 노이즈(EMI/RFI) 환경에서도 신호 손실 및 노이즈 유입을 완벽하게 차단합니다.
1. 물리적 및 구조 사양
| 제조사 / 모델명 | BELDEN / 8452 |
|---|---|
| 선수 구성 | 2 Pair (4코어, 트위스트 페어 구조) |
| 도체 규격 및 재질 | 22 AWG ($7 \times 30$) / 주석도금 구리 연선 (Tinned Copper) |
| 절연체 재질 | PVC (Polyvinyl Chloride) |
| 심선 식별 색상 코드 | Pair 1: Black & Red / Pair 2: Black & White |
| 차폐 구조 (Shielding) | Beldfoil® (알루미늄-폴리에스터 테이프 100% 차폐) |
| 드레인 와이어 (접지선) | 22 AWG ($7 \times 30$), 주석도금 구리 (TC) |
| 외피 재질 / 색상 | PVC / Chrome (그레이 계열) |
| 케이블 외경 (Nominal OD) | 0.222 in (5.64 mm) |
2. 전기적 특성 사양
| 정격 전압 (Voltage) | 300 V RMS (UL CM / UL AWM 2576) |
|---|---|
| 상간 정전용량 (심선-심선) | 34 pF/ft (111.5 pF/m) |
| 차폐간 정전용량 (심선-차폐) | 67 pF/ft (219.8 pF/m) |
| 도체 직류 저항 (DCR) | 15 Ω / 1,000ft (@ 20°C) |
| 사용 운용 온도 범위 | -20°C To +80°C |
3. 규격 및 안전 인증 (Compliances)
| NEC / UL 난연 규격 | Article 800, Type CM |
|---|---|
| UL AWM 스타일 인증 | UL Style 2576 (150V, 80°C) |
| 화재 시험 표준 (Flammability) | UL1685 FT4 / Vertical Tray Flame Test |
| 환경 규제 만족 가이드 | RoHS II, REACH 준수, CE Mark 준용 |
Q1. BELDEN 8452를 RS-485 통신선으로 사용해도 되나요?
A. 짧은 거리에는 가능하지만, 장거리 RS-485 통신에는 전용 케이블(BELDEN 9842)을 권장합니다.
RS-485 통신 규격은 정밀한 $120\text{ }\Omega$ 특성 임피던스와 매우 낮은 정전용량을 요구합니다. 8452 케이블도 근거리 데이터 전송은 작동할 수 있으나, 전송 거리가 길어지거나 저항이 중요한 현장에서는 신호 반사 현상이 발생할 수 있으므로 RS-485 통신망 구축 시에는 120옴 전용 케이블인 BELDEN 9842를 사용하는 것이 가장 안전합니다.
Q2. 2Pair(4코어) 전선인데, 2개 페어가 각각 개별 차폐되어 있나요?
A. BELDEN 8452는 2개 페어가 꼬여서 전체가 하나로 묶여 차폐(Overall Beldfoil® Shield)되어 있는 구조입니다.
2개 페어 간의 상호 간섭(크로스토크)을 극도로 차단해야 하는 개별 차폐(Individual Shield) 회로가 필요하시다면, 페어마다 각각 호일 차폐가 들어간 BELDEN 8723 또는 BELDEN 9418 모델을 선택하시는 것이 맞습니다.
