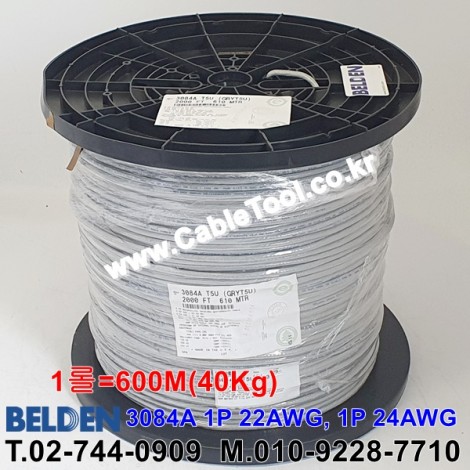

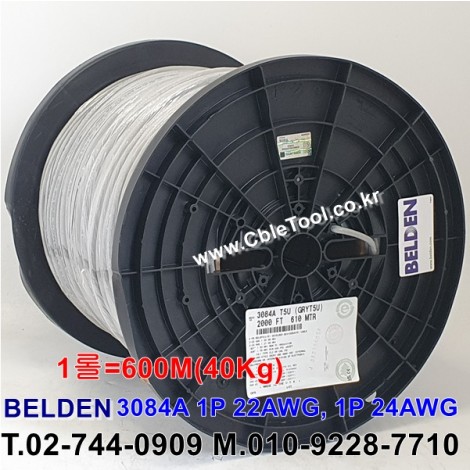

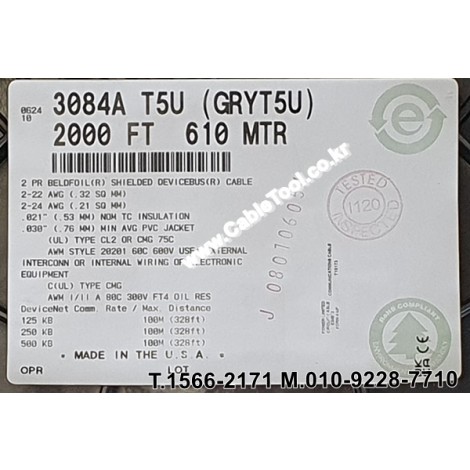

600m(롤) 벨덴3084A 미터당 ₩4,850 벨덴케이블 3084A BELDEN 3084A 1Pr 22AWG, 1Pr 24AWG DeviceNet > 벨덴케이블 DeviceNet
공장 자동화, 로봇 제어, PLC 및 센서·액추에이터 간 필드버스 통신에 표준으로 사용되는 Belden 정품 DeviceNet™ Thin(드롭 라인/지선) 전용 케이블입니다.

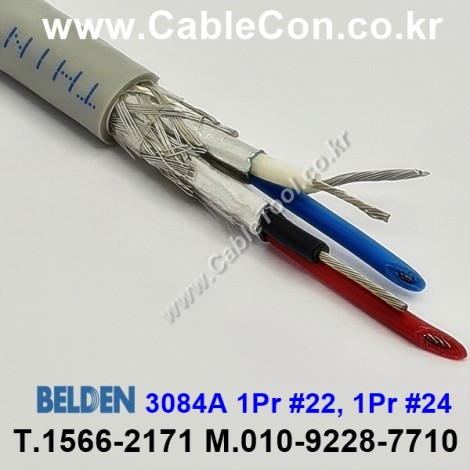

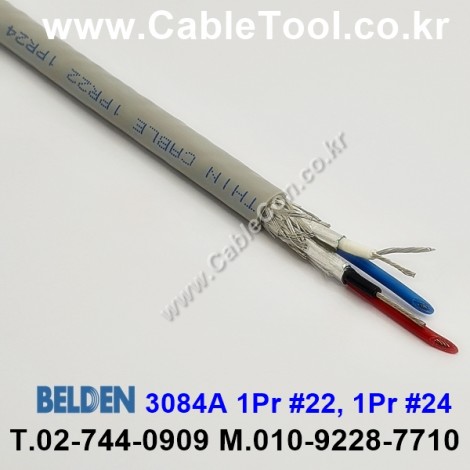

24 AWG 120Ω 데이터 페어와 22 AWG 전원 페어가 복합 구성되어 전원과 통신을 동시 공급하며, 페어별 개별 Beldfoil® 호일 차폐와 65% 편조 이중 차폐 구조로 강력한 노이즈(EMI/RFI) 차단 성능을 제공합니다.
1. 물리적 및 구조 사양
| 제조사 / 품번 | BELDEN / 3084A |
|---|---|
| 제품 라인업 | DeviceBus® for ODVA DeviceNet™ (Class 2 Thin) |
| 선수 구성 | 2 Pair (4코어, Power 1Pair + Data 1Pair) |
| 전원 도체 (Power Pair) | 22 AWG ($19 \times 34$) 주석도금 구리 연선 / PVC 절연 (Red, Black) |
| 데이터 도체 (Data Pair) | 24 AWG ($19 \times 36$) 주석도금 구리 연선 / 발포 PE 절연 (Blue, White) |
| 개별 1차 차폐 (Inner Shield) | 페어별 개별 Beldfoil® (알루미늄/폴리에스터 테이프 100% 차폐) |
| 전체 2차 차폐 (Outer Shield) | 주석도금 구리 편조 (TC Braid, 65% 차폐율) |
| 드레인 와이어 (접지선) | 22 AWG ($19 \times 34$), 주석도금 구리 연선 (TC) |
| 외피 재질 / 색상 | Industrial PVC (Sun/Oil Resistant) / Gray T5U (그레이) |
| 케이블 외경 (Nominal OD) | 0.280 in (7.11 mm) |
2. 전기적 및 전송 특성 사양
| 정격 전압 (Voltage) | 300 V RMS (UL CL2, CMG) / 600 V RMS (UL AWM 20201) |
|---|---|
| 데이터선 특성 임피던스 | 120 Ω Nominal |
| 데이터선 정전용량 | 12.0 pF/ft (39.4 pF/m) @ 1 kHz (초저정전용량) |
| 전원선 도체 저항 (22AWG) | 17.5 Ω / 1,000ft (@ 20°C) |
| 데이터선 도체 저항 (24AWG) | 28.0 Ω / 1,000ft (@ 20°C) |
| 최대 허용 전류 | 4.0 A (Power Pair @ 24V NEC CL2) / 1.7 A (Data Pair) |
| 사용 운용 온도 범위 | -20°C To +75°C (UL 75°C) |
3. 규격 및 안전 인증 (Compliances)
| 필드버스 표준 규격 | ODVA Class 2 Thin (Open DeviceNet Vendor Association) |
|---|---|
| NEC / UL 난연 규격 | NEC Article 725/800, Type CL2, CMG / CEC C(UL) CMG |
| UL AWM 인증 스타일 | UL AWM Style 20201 (600V, 75°C) |
| 화재 시험 표준 (Flammability) | UL1685 FT4 Loading / IEEE 1202 / IEC 60332-1-2 |
| 환경 규제 만족 가이드 | RoHS II (2011/65/EU), REACH 충족, CE Mark |
Q1. 일반 RS-485 케이블(예: Belden 9842)과 DeviceNet 전용 케이블(3084A)의 차이는 무엇인가요?
A. 전원선(22AWG)과 데이터선(24AWG)의 복합 설계 유무 및 개별 차폐 구조의 차이입니다.
일반 통신선은 동일 굵기의 심선으로 구성되어 전원 공급 시 전압 강하가 발생하거나 통신 신호에 전원 노이즈가 유입될 수 있습니다. BELDEN 3084A는 전원 페어와 데이터 페어를 물리적으로 분리하고 각각 개별 Beldfoil® 차폐를 적용하여 24V DC 전원 구동과 고속 CAN 통신 데이터를 간섭 없이 완벽히 동시 전송합니다.
Q2. 케이블 베어(Cable Carrier)나 무빙 가동부에 사용해도 무방한가요?
A. 고정 및 완만한 유연 배선용이며, 수백만 회 연속 굴곡에는 고유연 가동 전용 모델을 권장합니다.
3084A는 $\pm 90^\circ$ 굴곡 시험 기준 2,000회 이상의 유연 수명을 만족하는 고정 배선 및 일반 드롭 라인용 제품입니다. 케이블 트랙에서 상시 왕복 운동을 하는 로봇 암이나 가동부 배선에는 고유연 TPE/PUR 외피가 적용된 DeviceNet Flex 전용 모델(예: Belden 3084F)을 사용하셔야 단선을 예방할 수 있습니다.
