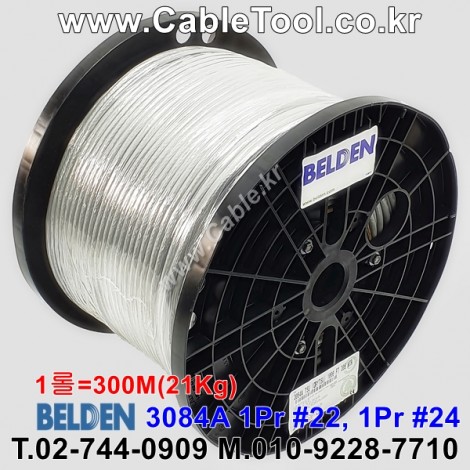

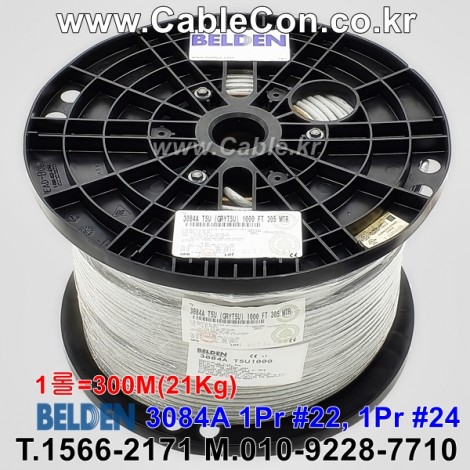

300m(롤) 벨덴3084A 미터당 ₩4,850 벨덴케이블 3084A BELDEN 3084A 1Pr 22AWG, 1Pr 24AWG DeviceNet > 벨덴케이블 DeviceNet
산업 자동화 네트워크, PLC 시스템 및 DeviceNet™ 기반 필드버스 환경에 최적화된 고신뢰성 통신 케이블입니다.
전원 및 데이터 라인을 하나의 케이블로 통합한 Hybrid 구조로 안정적인 CAN Bus 통신과 장거리 산업 네트워크 구성을 지원합니다.
1. 물리적 구조 사양
| 제조사 / 모델명 | BELDEN / 3084A |
|---|---|

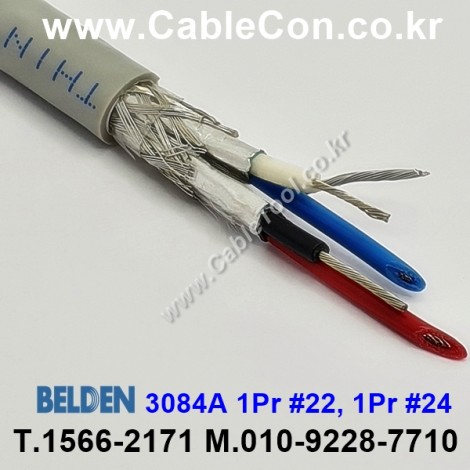

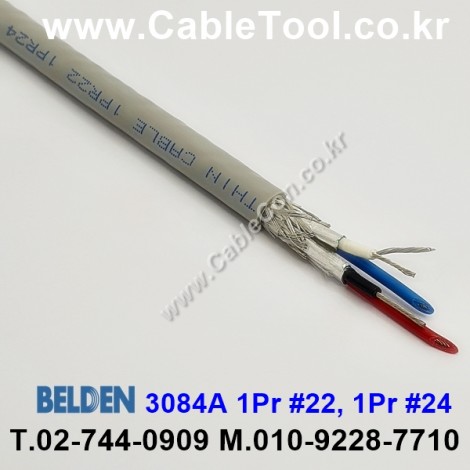

| 선수 구성 | 1 Data Pair + 1 Power Pair (Hybrid 구조) |
| 데이터 도체 규격 | 24 AWG / 주석도금 연선 구리 (TC) |
| 전원 도체 규격 | 22 AWG / 주석도금 연선 구리 (TC) |
| 절연체 재질 | PE (Polyethylene, 폴리에틸렌) |
| 차폐 구조 | 알루미늄 폴리에스터 Foil Shield + Drain Wire |
| 드레인 와이어 | 주석도금 구리 (TC) |
| 외피 재질 / 색상 | PVC / Gray |

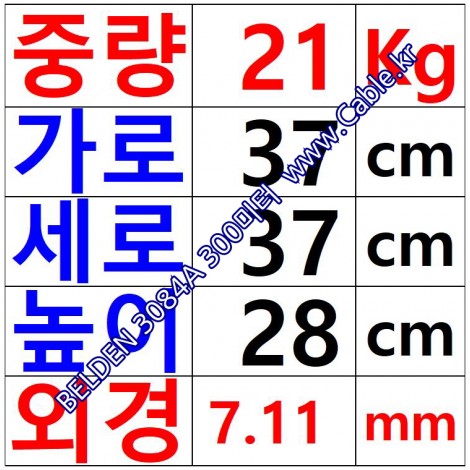

| 케이블 외경 | 약 7.6 mm |
2. 전기적 특성 사양
| 특성 임피던스 | 120 Ω |
|---|---|
| 데이터 Pair 커패시턴스 | 약 12 pF/ft |
| 도체 저항 (데이터 Pair) | 약 26 Ω / 1,000ft |
| 정격 전압 | 300 V |
| 사용 온도 범위 | -20°C To +75°C |
| 전송 규격 | DeviceNet™, CAN Bus 대응 |
3. 규격 및 인증 (Compliances)
| NEC / UL 규격 | CM, PLTC |
|---|---|
| 난연성 (Flammability) | UL1685, FT4 |
| 환경 규제 | RoHS II 준수 |
| 품명 | 상품페이지 참고 |
|---|---|
| 모델명 | 상품페이지 참고 |
| 법에 의한 인증·허가 등을 받았음을 확인할 수 있는 경우 그에 대한 사항 | BELDEN 벨덴 한국총판 케이블툴(주) AlphaWire 알파와이어 한국총판 케이블 맵㈜ |
| 제조국 또는 원산지 | BELDEN Global |
| 제조자 | 벨덴케이블 BELDEN Cable 한국총판 케이블툴㈜ www.CableTool.co.kr |
| A/S 책임자와 전화번호 또는 소비자상담 관련 전화번호 | BELDEN 벨덴케이블 한국총판 케이블콘(주) T.1566-2171 www.CableCon.co.kr |
