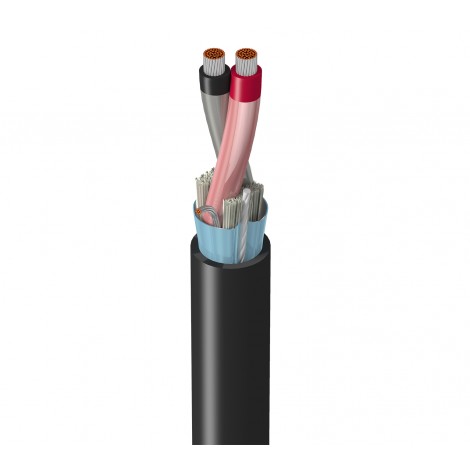

벨덴케이블 9343 BELDEN (300m) 1 Pair 14AWG, PVC-NYL, E2 Color Code, Black PVC Jkt, 600V TC > 벨덴케이블 UL/CSA 600V제어용
플랜트 원격 계측, 고부하 센서 신호 및 산업용 케이블 트레이(Type TC)에 최적화된 벨덴 High Performance 계측 케이블입니다.
굵은 14 AWG 고유연 연선 도체와 Beldfoil® 알루미늄 호일 100% 차폐 구조를 결합하여 장거리 전송 시 전압 강하를 예방하고 가혹한 전자기 노이즈(EMI/RFI)를 완벽하게 차단합니다.
1. 물리적 및 구조 사양
| 제조사 / 모델명 | BELDEN / 9343 |
|---|---|
| 선수 구성 | 1 Pair (2코어, 트위스트 페어 구조) |
| 도체 규격 및 재질 | 14 AWG ($42 \times 30$) / 주석도금 구리 연선 (TC) |
| 절연체 재질 | PVC/Nylon (Polyvinyl Chloride + Nylon) |
| 심선 식별 색상 (ICEA E2) | Black & Red |
| 차폐 구조 (Shielding) | Overall Beldfoil® (알루미늄-폴리에스터 테이프 100% 차폐) |
| 드레인 와이어 (접지선) | 주석도금 구리 연선 (TC) |
| 외피 재질 / 색상 | Industrial PVC / Black (흑색) |
| 케이블 외경 (Nominal OD) | 약 0.334 in (8.48 mm) |
2. 전기적 특성 사양
| 정격 전압 (Voltage) | 600 V RMS (UL Type TC) |
|---|---|
| 도체 직류 저항 (DCR) | 약 2.9 Ω / 1,000ft (@ 20°C) |
| 사용 운용 온도 범위 | -30°C To +90°C |
3. 규격 및 안전 인증 (Compliances)
| NEC / UL 규격 인증 | UL 1277 Type TC (Tray Cable), NEC Article 336 |
|---|---|
| 화재 시험 표준 (Flammability) | UL1685 / IEEE 1202 Vertical Tray Flame Test |
| 환경 규제 만족 가이드 | RoHS II, REACH 준수, CE Mark 충족 |
Q1. 14AWG 도체 규격을 사용하는 주요 이유는 무엇인가요?
A. 도체 저항을 최소화하여 장거리 신호 전송 시 전압 강하 및 신호 감쇠를 원천 방지하기 위함입니다.
일반적인 18~22 AWG 센서선은 전송 거리가 길어질수록 저항으로 인해 4-20mA 신호 왜곡이 발생할 수 있습니다. BELDEN 9343은 14 AWG ($42 \times 30$) 굵은 연동선을 채택하여 저항값이 매우 낮아 대형 플랜트 장거리 계측 배선에 매우 유리합니다.
Q2. ICEA E2 심선 색상 코드는 어떻게 구성되어 있나요?
A. BELDEN 9343(1Pair) 모델의 E2 색상 코드는 Black(검정)과 Red(빨강)으로 구성됩니다.
PVC 절연체 위에 나일론 코팅이 적용된 THHN/TFFN 스타일 심선으로 제작되어 신호의 극성(+/-) 식별이 직관적이며 결선 작업을 신속하고 정확하게 수행할 수 있습니다.
