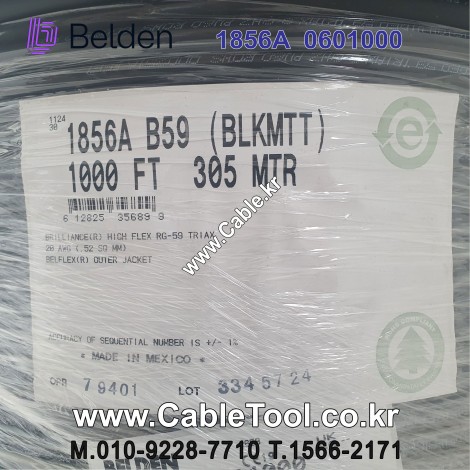

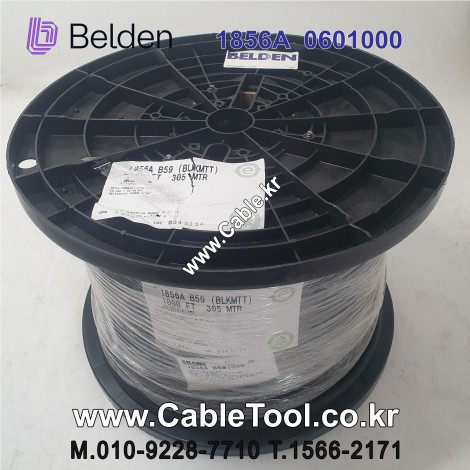

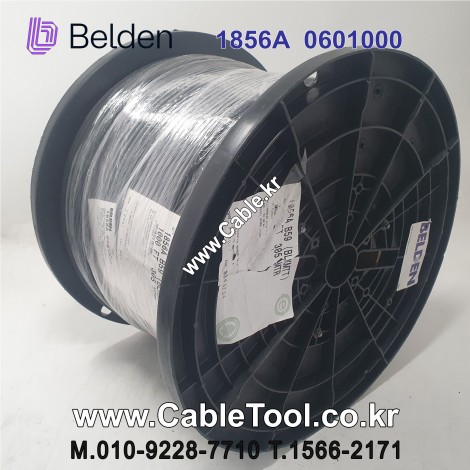

벨덴1856A 벨덴케이블 1856A 블랙 BELDEN 1856A 1Coax 20AWG RG59 75옴 동축케이블 > 벨덴케이블 RG59 75옴 동축케이블
전 세계 방송국, OB 밴, 중계 시스템 및 고해상도 AV 인프라의 절대 표준인 RG-6/U 75옴 동축 케이블입니다.
고순도 단선 동도체와 물리 발포 PE 절연체, Duofoil®+95% 편조 이중 차폐 구조를 적용하여 12G-SDI / 4K UHD 고주파 비디오 신호 전송 시 감쇠 손실과 노이즈 유입을 완벽히 차단합니다.
1. 물리적 및 구조 사양
| 제조사 / 모델명 | BELDEN / 1694A |
|---|---|
| 케이블 규격 타입 | RG-6/U Type Precision Video Coax |
| 중심 도체 규격 및 재질 | 18 AWG ($1.02\text{ mm}$) / 단선 순동 (Solid Bare Copper) |
| 유전체(절연체) 재질 | 가스 주석 HDPE (Gas-injected FHDPE / $4.57\text{ mm}$) |
| 1차 차폐 (Shield) | Duofoil® (알루미늄-폴리에스터-알루미늄 테이프 100% 차폐) |
| 2차 차폐 (Braid) | 주석도금 구리 편조 차폐 (TC Braid, 95% 차폐율) |
| 외피 재질 / 색상 | PVC / Black, Red, Green, Blue, Yellow 등 다양 |
| 케이블 외경 (Nominal OD) | 0.274 in (6.96 mm) |
2. 전기적 특성 및 전송 사양
| 특성 임피던스 | 75 Ω (±1.5 Ω) |
|---|---|
| 전파 속도 (Velocity) | 82% Nominal |
| 정전용량 (Capacitance) | 16.2 pF/ft (53.1 pF/m) |
| 도체 직류 저항 (DCR) | 6.4 Ω / 1,000ft (@ 20°C) |
| 대표 감쇠량 (1.5GHz / 3G) | 7.7 dB / 100ft (@ 1.5 GHz) | 11.0 dB / 100ft (@ 3.0 GHz) |
| 대표 감쇠량 (6G / 12G) | 16.0 dB / 100ft (@ 6.0 GHz) | 23.9 dB / 100ft (@ 12.0 GHz) |
| 반사 손실 (Return Loss) | > 15 dB (@ 4.5 ~ 12 GHz) / SMPTE 규격 충족 |
| 사용 운용 온도 범위 | -30°C To +75°C |
3. 방송 규격 및 안전 인증 (Compliances)
| 방송 표준 규격 만족 | SMPTE ST 2082-1 (12G), ST 2081-1 (6G), ST 424 (3G) |
|---|---|
| NEC / UL 난연 규격 | Article 800, Type CMR / CEC C(UL) CMR |
| 화재 시험 표준 (Flammability) | UL1666 Riser / FT4 Vertical Tray Flame Test |
| 환경 규제 만족 가이드 | RoHS II 준수, REACH 규제 충족 |
Q1. BELDEN 1505A(RG-59) 케이블과 1694A(RG-6) 케이블의 차이점은 무엇인가요?
A. 핵심 차이는 외경 직경과 신호 전송 거리 능력에 있습니다.
BELDEN 1505A는 RG-59 규격(외경 약 5.9mm)으로 유연하고 얇아 랙 내부 배선 및 짧은 연결에 유연하게 쓰입니다. 반면 BELDEN 1694A는 RG-6 규격(외경 약 6.96mm)으로 중심 도체가 더 굵고 신호 감쇠량이 대폭 적어 장거리 4K/12G-SDI 전송 및 메인 포설 배선에 월등히 유리합니다.
Q2. 야외 중계 현장에서 자주 감았다 폈다 하는 무빙용으로 사용해도 되나요?
A. 고정 배선(Installation)용 선재이므로 빈번한 리릴링에는 고유연 모델(1694F)을 추천합니다.
1694A는 중심 도체가 단선(Solid Copper)으로 제작되어 있어 배관 포설이나 고정 랙 결선 시 최상의 전송 성능을 냅니다. 릴에 감았다 푸는 반복 굴곡이 많은 야외 현장 무빙용 케이블이 필요하시다면 도체가 연선(Stranded)으로 제작되어 단선 위험이 없는 BELDEN 1694F (Flexible) 모델을 사용하시는 것이 적합합니다.
