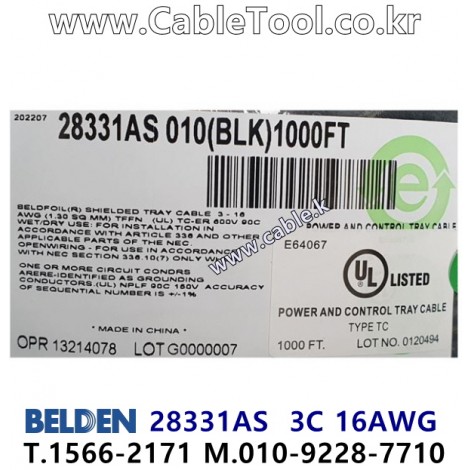

BELDEN 28331A (600V 16AWG 3코어 UL TC-ER/VNTC 트레이 전원·제어 케이블)
산업용 케이블 트레이, 공장 배전 및 노출 배선(Exposed Run)에 최적화된 벨덴 정품 600V VNTC 전원·제어 케이블입니다.
16 AWG 3코어 순동 도체와 PVC/Nylon 이중 절연 구조를 적용하여 UL 1277 TC-ER 인증을 획득하였으며, 전선관 없이 트레이 외부 노출 포설 및 지중 직매설(Direct Burial)까지 가능한 강력한 내구성을 제공합니다.
핵심 특장점 (Key Features)
-
600V 정격 & UL TC-ER (Exposed Run) 인증:
산업용 600V 전원 및 제어 회로에 적합하며, ER(Exposed Run) 충격·압착 테스트를 통과하여 케이블 트레이를 벗어난 노출 배선 시에도 전선관(Conduit) 공사가 필요 없어 시공비를 대폭 절감합니다.
-
PVC/Nylon (TFFN/THHN) 이중 절연:
열에 강한 PVC와 마찰·화학물질에 강한 나일론 코팅이 도체에 이중으로 가공되어 인입 작업 시 피복 손상을 방지하고 내열성을 강화했습니다.
-
지중 직매설 (Direct Burial) & 내자외선 (SUN RES):
태양 자외선에 노출되어도 삭지 않는 햇빛 저항 외피와 지중 직매설 수밀 기준을 충족하여 야외 환경에서도 뛰어난 안정성을 유지합니다.
-
90°C Dry / 90°C Wet 전천후 동작 범위:
건조한 장소뿐만 아니라 젖은 습윤 장소에서도 상시 90°C 운용 온도를 만족하여 플랜트 및 배전 현장의 가혹한 기후 조건에 완벽 대응합니다.
용도 및 적용 분야 (Applications)
- 플랜트 및 공장 전원·제어 회로: 600V 이하의 단상/3상 동력 전원 공급, 모터 제어반, 조명 회로 및 전력 배전 라인
- 케이블 트레이 및 노출 포설 (TC-ER): 오픈 케이블 트레이 배선 및 트레이에서 장비로 인입되는 노출 구간 배선 공사
- 실외, 매설 및 위험 구역 (Class 1, Div 2): 야외 배관 노출, 매설 공사 및 NEC Class 1, Div 2 산업용 방폭 위험 지대 인프라
상세 기술 사양 (Technical Specifications)
1. 물리적 및 구조 사양
| 제조사 / 모델명 | BELDEN / 28331A |
|---|

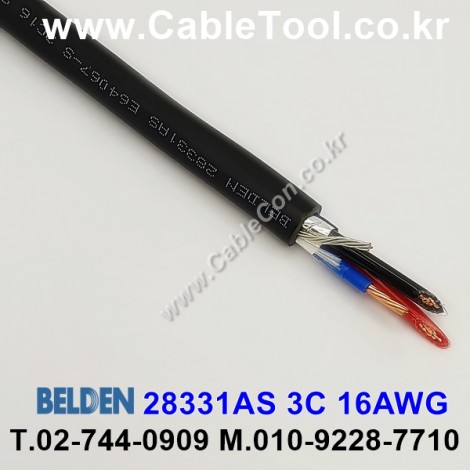

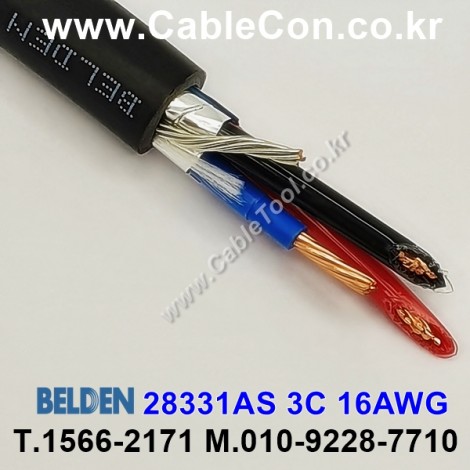

| 선수 구성 | 3 Conductor (3코어 단일 심선) |
|---|
| 도체 규격 및 재질 | 16 AWG ($7 \times 24$) / 순동 연선 (Bare Copper, BC) |
|---|
| 절연체 재질 | PVC/Nylon (Polyvinyl Chloride + Nylon) |
|---|
| 심선 식별 색상 (ICEA E2) | Black, Red, Blue |
|---|
| 차폐 여부 | 비차폐 (Unshielded / Non-Shielded) |
|---|
| 외피 재질 / 색상 | Industrial PVC (Sunlight/Burial Resistant) / Black (흑색) |
|---|
| 케이블 외경 (Nominal OD) | 0.315 in (8.00 mm) |
|---|
2. 전기적 특성 사양
| 정격 전압 (Voltage) | 600 V RMS (Type TC) / 150 V RMS (Type NPLF) |
|---|
| 도체 직류 저항 (DCR) | 4.2 Ω / 1,000ft (@ 20°C) |
|---|
| 사용 운용 온도 범위 | -30°C To +90°C (Wet/Dry 90°C 정격) |
|---|
3. 규격 및 안전 인증 (Compliances)
| NEC / UL 규격 인증 | UL 1277 Type TC-ER, NPLF, TFFN Singles, NEC Article 336 |
|---|
| 화재 시험 표준 (Flammability) | UL1685 UL Loading / IEEE 1202 / C(UL) FT4 |
|---|
| 야외 및 특수 승인 | Sunlight Resistance (내자외선), Direct Burial (지중 매설) |
|---|
| 환경 규제 만족 가이드 | RoHS II, REACH 준수, CE Mark 충족 |
|---|
자주 묻는 질문 (Q&A)
Q1. 습기가 많은 지하 관로나 땅속에 직접 묻어도 상관없나요?
A. 네, 땅속 직매설(Direct Burial)과 90°C Wet(습윤) 정격을 완벽하게 충족합니다.
BELDEN 28331A는 **DIR BUR(Direct Burial)** 및 **SUN RES(내자외선)** 승인을 획득한 산업용 PVC 외피를 채택하여, 야외 트레이 노출 포설뿐만 아니라 별도의 수밀관 없이 지중 직매설 및 습기 많은 피트 공사에서도 수분 침투로 인한 피복 열화 없이 안정적으로 작동합니다.
Q2. ICEA E2 심선 색상 코드는 어떻게 구성되어 있나요?
A. 28331A(3코어) 모델의 E2 색상 코드는 Black(검정), Red(빨강), Blue(파랑)으로 구성됩니다.
PVC 절연체 위에 투명 나일론(Nylon) 피복이 코팅된 THHN/TFFN 타입 심선으로 제작되어, 식별이 명확하며 배전반 및 제어반 입력 작업 시 결선 오류를 예방해 줍니다.

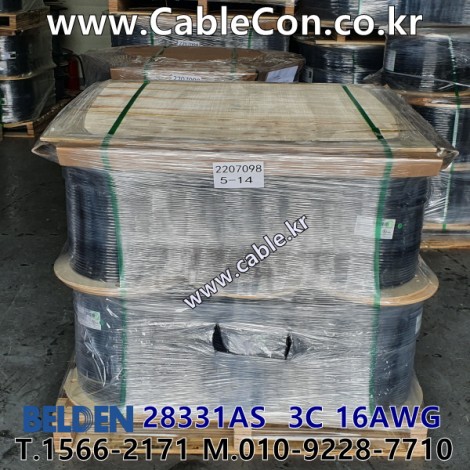

벨덴케이블 28331AS BELDEN (300m) 3C 16AWG, 600V TC-ER, 전원 및 제어용 케이블 > 벨덴케이블 UL/CSA 600V제어용
