[벨덴]BELDEN 1685anh, CAT 6A 4P 23AWG > 벨덴케이블 통신

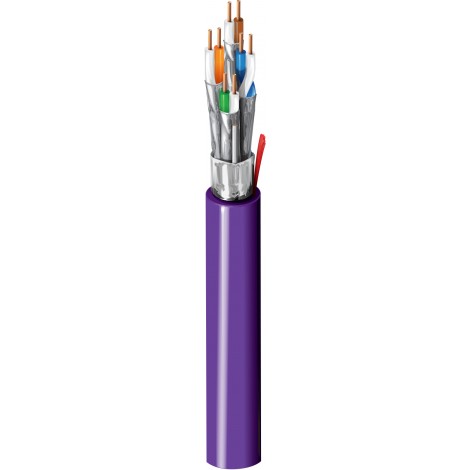

데이터센터, 병원, 지능형 빌딩 및 차세대 10GBASE-T 초고속 백본망 구축에 표준으로 채택되는 Belden 정품 CAT 6A F/FTP 차폐 LAN 케이블입니다.
23 AWG 고순도 단선 순동(Bare Copper) 도체와 발포 폴리에틸렌(FMPE) 절연을 적용하고, 4개 페어 각각을 100% 호일로 감싼 후 전체를 다시 100% 호일로 차폐한 F/FTP 2중 호일 구조로 내부 누화(NEXT)와 외래 누화(Alien Crosstalk)를 완벽 차단하며, IEC 60332-3-22 번들 수직 트레이 최고 난연 및 저독성 무할로겐(LSZH)을 만족합니다.
1. 물리적 및 구조 사양
| 제조사 / 모델명 | BELDEN / 1685ANH |
|---|---|
| 케이블 카테고리 / 타입 | Category 6A / F/FTP (Screened / Foil Twisted Pair) |
| 페어 수 (Pairs) | 4 Pair (8코어 트위스트 페어) |
| 도체 규격 및 재질 | 23 AWG / 고순도 단선 순동 (Solid Bare Copper) |
| 절연체 재질 / 직경 | 발포 폴리에틸렌 (Foam PE / FMPE) / 공칭 1.33 mm (0.0524 in) |
| 페어 식별 색상 | Pair 1: White/Blue, Pair 2: White/Orange, Pair 3: White/Green, Pair 4: White/Brown |
| 개별 1차 차폐 (Inner Shield) | 각 페어별 Beldfoil® (알루미늄/폴리 호일 100% 개별 차폐) |
| 전체 2차 차폐 (Outer Shield) | 전체 Beldfoil® (알루미늄/폴리 호일 100% 차폐) |
| 드레인 와이어 (접지선) | 26 AWG Solid 주석도금 구리선 (Foil 층간 배치) |
| 외피 재질 / 립코드 | LSZH (Low Smoke Zero Halogen) / 립코드 내장 |
| 케이블 외경 (Nominal OD) | 7.3 mm (0.29 in) Nominal |
2. 전기적 및 전송 특성 사양
| 보장 대역폭 (Frequency) | 500 MHz (최대 625 MHz 성능 특성 검증) |
|---|---|
| 특성 임피던스 (Impedance) | 100 Ω (±15 Ω @ 1~100 MHz) |
| 도체 직류 저항 (Max DCR) | 95.0 Ω / km (9.5 Ω / 100m @ 20°C) |
| 도체 저항 불평형 (DCR Unbalance) | 페어 내 최대 2% / 페어 간 최대 4% |
| 상호 정전용량 (Mutual Cap) | 56 pF / m (5.6 nF / 100m @ 1 kHz) |
| 정전 불평형 (대지간) | 최대 160 pF / 100m |
| 전파 속도 (Nominal NVP) | 74 % |
| 최대 딜레이 스큐 (Delay Skew) | 45 ns / 100m (최대 25~45 ns) |
| 사용 운용 온도 범위 | -20°C To +75°C (설치 시: 0°C ~ +50°C) |
3. 규격 및 안전 인증 (Compliances)
| 통신 전송 표준 규격 | ANSI/TIA-568.2-D Cat 6A, ISO/IEC 11801-1, IEC 61156-5 |
|---|---|
| PoE 전력 전송 표준 | IEEE 802.3bt Type 1, 2, 3, 4 (최대 100W 4PPoE 완벽 지원) |
| 수직 트레이 난연 표준 | IEC 60332-3-22 (Category A 다발 수직 연소 시험 최고 등급) |
| 무할로겐 및 유독가스 규격 | IEC 60754-1 (무할로겐 ≤ 5mg/g), IEC 60754-2 (산성 가스 최소화) |
| 연기 밀도 표준 | IEC 61034-2 (투과율 60% 이상 저연 기준 충족) |
| 환경 및 유럽 규제 | EU RoHS3 (2015/863/EU), REACH 충족, CE Mark |
Q1. BELDEN 1685ANH와 1685ENH는 어떤 차이가 있나요?
A. 화재 안전 인증 규격 및 공급 지역 특화 사양의 차이입니다.
두 제품 모두 동일한 23AWG F/FTP 구조의 프리미엄 CAT.6A 케이블이지만, **1685ENH**는 유럽 CPR(화재성능등급 Euroclass Dca-s2,d1,a1)에 초점을 맞춘 유럽형 모델이며, 본 **1685ANH**는 아시아-태평양 및 글로벌 표준인 **IEC 60332-3-22 번들 난연 규격**을 만족하도록 설계된 모델입니다. 국내 및 아시아 대형 플랜트 및 빌딩 인프라 감리에 1685ANH가 가장 보편적으로 납품됩니다.
Q2. 포장 릴(Spool) 단위와 기본 외피 색상은 어떻게 공급되나요?
A. 기본 표준 색상은 Gray(회색 / 코드 008)이며 500m 드럼 롤로 공급됩니다.
일반적인 박스 포장이 아닌 굵고 견고한 F/FTP 구조를 보호하기 위해 500m 우든 릴(Wooden Spool) 단위로 포장(품번 예: 1685ANH 008500M)되어 현장 포설 시 꼬임 없이 원활하게 풀려 나옵니다.
